Как подобрать светофильтр для сварочной маски

Глаза сварщика — самый уязвимый орган во время работы. Яркая вспышка дуги, ультрафиолетовое и инфракрасное излучение могут нанести непоправимый вред за доли секунды. Светофильтр в сварочной маске — это главный барьер, который защищает сетчатку и хрусталик. Если он подобран неправильно, глаза быстро устают, падает качество шва, а риск получить «зайчика» возрастает многократно. В этой статье разберём, как подобрать светофильтр для сварочной маски, на что обратить внимание при покупке и как не ошибиться в выборе.

Что такое светофильтр и зачем он нужен

Светофильтр — это оптический элемент, который устанавливается в смотровое окно сварочной маски. Его задача — ослабить мощный световой поток от дуги до безопасного уровня, при котором сварщик может видеть сварочную ванну и контролировать процесс. Без фильтра глаза мгновенно получают ожог сетчатки, а инфракрасное излучение нагревает хрусталик, что со временем приводит к катаракте.

Качественный светофильтр должен решать три задачи:

• Защищать от ультрафиолетового (УФ) и инфракрасного (ИК) излучения даже в прозрачном состоянии.
• Обеспечивать комфортную видимость сварочной ванны.
• Не искажать цветопередачу и не создавать бликов.

Понимая, как выбрать сварочный светофильтр, вы сможете подобрать оптимальный вариант для своих задач и бюджета.

Основные типы светофильтров

Прежде чем разбираться в тонкостях, важно понять, как подобрать светофильтр для сварочной маски в зависимости от его типа и задач. Все светофильтры делятся на два больших класса: пассивные (с фиксированным затемнением) и активные («Хамелеон»).

Пассивные светофильтры

Это классические затемнённые стёкла, которые устанавливаются в обычные маски и щитки. Они имеют фиксированную степень затемнения и не меняют её в процессе работы. Их главные преимущества — низкая цена, долговечность и независимость от батареек. Однако есть и серьёзные недостатки: для каждого типа сварки и силы тока нужно менять стекло, а перед зажиганием дуги сварщик не видит место стыка.

В СНГ пассивные стёкла маркируются буквой «С» с цифрой (С4, С5, С6, С7, С8). Чем выше цифра, тем темнее стекло. За рубежом используется шкала DIN: 9 DIN соответствует С4, 13 DIN — С8.

Активные светофильтры («Хамелеон»)

Это более технологичные устройства, которые автоматически затемняются при появлении дуги. В обычном состоянии фильтр прозрачен, что позволяет видеть деталь до начала сварки. В момент зажигания дуги жидкие кристаллы внутри фильтра меняют прозрачность за доли миллисекунды, защищая глаза.

Если вы хотите выбрать светофильтр для сварочной маски хамелеон, обратите внимание на регулировку затемнения, чувствительности и задержки осветления. Эти параметры позволяют адаптировать маску под разные виды сварки и условия работы.

Как работает затемнение в светофильтре

Принцип работы затемнения зависит от типа фильтра.

В пассивных стёклах затемнение создаётся за счёт специальных добавок в стекло или плёнку. Эти добавки поглощают часть светового потока, снижая его интенсивность до безопасного уровня. Степень затемнения фиксирована и не меняется в процессе работы. Для каждого вида сварки и силы тока нужно подбирать стекло с подходящим затемнением.

В активных фильтрах «Хамелеон» используется жидкокристаллическая матрица. В обычном состоянии кристаллы расположены так, что свет проходит через фильтр почти беспрепятственно. Когда на датчики попадает яркая вспышка, электроника подаёт напряжение на матрицу, кристаллы меняют ориентацию и блокируют свет. Степень затемнения зависит от приложенного напряжения, поэтому её можно регулировать.

Важно понимать, что защита от УФ- и ИК-излучения в масках «Хамелеон» действует постоянно, даже когда фильтр прозрачный. Это одно из ключевых преимуществ активных светофильтров.

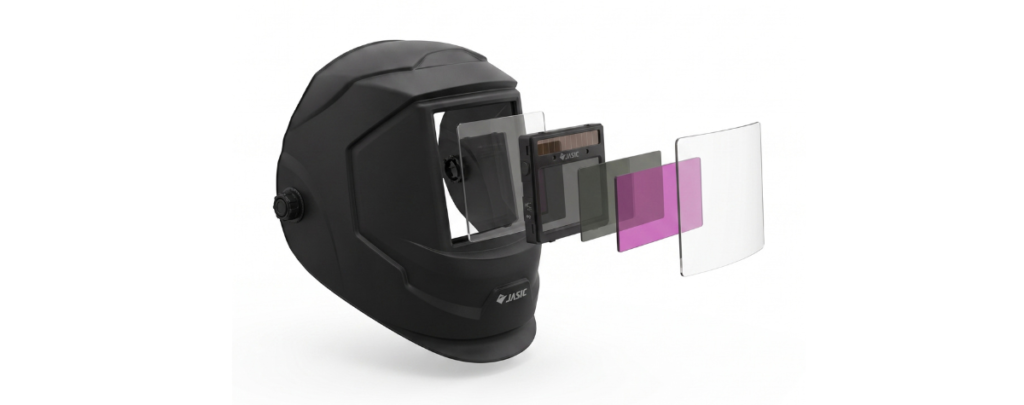

Устройство светофильтра в маске «Хамелеон»

• Внешний поляризационный фильтр — первый барьер, который упорядочивает световой поток и подготавливает его к затемнению.
• Жидкокристаллическая матрица — основной элемент, который меняет прозрачность под действием электрического поля, разворачивая световые волны.
• Внутренний поляризационный фильтр — усиливает эффект затемнения и улучшает контрастность, полностью блокируя измененный матрицей свет.

• Датчики света (на лицевой панели) — определяют момент зажигания дуги и передают сигнал на управляющую плату. Количество датчиков варьируется от двух до четырёх.
• Управляющая электроника (внутри платы) — обрабатывает сигналы с датчиков и регулирует напряжение на матрице.
• Источник питания — обычно это комбинация литиевых батареек и солнечной панели, которая подзаряжает систему во время работы.

Все эти элементы работают в связке, обеспечивая мгновенную защиту глаз. От качества каждого компонента зависит надёжность и долговечность светофильтра.

Особенности работы активных светофильтров

Активные светофильтры имеют несколько особенностей, которые важно учитывать при выборе.

Скорость срабатывания. Это время, за которое фильтр переходит из прозрачного состояния в затемнённое. Для профессиональных моделей оно составляет 0,1–0,04 мс. Чем меньше это значение, тем лучше защита глаз.

Оптический класс. Европейский стандарт EN 379 оценивает качество фильтра по четырём параметрам: оптический класс, рассеивание света, однородность затемнения и угловая зависимость. Профессиональные фильтры имеют маркировку 1/1/1/1 или 1/1/1/2. Чем выше класс, тем чётче картинка и меньше искажений.

Температурная зависимость. Жидкие кристаллы могут замедляться при сильном морозе. При работе на холоде маска может срабатывать с задержкой, что повышает риск для глаз. Поэтому для зимних работ рекомендуется выбирать модели с расширенным температурным диапазоном.

Энергопотребление. Активные фильтры требуют питания. Встроенная солнечная панель продлевает срок службы батареек, но не заменяет их полностью. Регулярно проверяйте заряд элементов и своевременно их меняйте.

Как выбрать степень затемнения

Степень затемнения (DIN) — главный параметр, который определяет, насколько тёмным будет экран во время сварки. Выбор зависит от силы тока и способа сварки. Для справки: чем выше ток, тем ярче дуга и тем больше затемнение. Главный практический вопрос — как подобрать светофильтр для сварочной маски по степени затемнения. Здесь поможет таблица DIN.

В таблице ниже приведены рекомендуемые значения DIN для разных видов сварки:

Если вы работаете с разными типами сварки, лучше выбрать светофильтр для сварочной маски с регулируемым затемнением (например, 9–13 DIN). Это позволит адаптировать маску под конкретную задачу.

Регулировка светофильтра «Хамелеон»

В масках «Хамелеон» есть три основных регулятора, которые позволяют адаптировать маску под условия работы. Если у вас уже есть маска, вы можете прочитать подробную инструкцию о том, как отрегулировать светофильтр в сварочной маске хамелеон, в нашей отдельной статье.

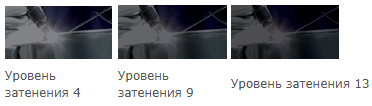

Регулировка затемнения (DIN)

На корпусе маски или внутри картриджа есть переключатель, который позволяет менять степень затемнения. Обычно диапазон составляет от 5 до 13 DIN. Для тонких работ (TIG на малых токах) выставляют 8–9 DIN, для мощной дуги (MMA, MIG/MAG на высоких токах) — 11–13 DIN.

Регулировка чувствительности (Sensitivity)

Этот параметр отвечает за порог срабатывания датчиков. В помещении чувствительность можно ставить выше, на улице при ярком солнце — снижать, чтобы маска не темнела от солнечных бликов. Если вы работаете в условиях переменного освещения, этот регулятор становится особенно важным.

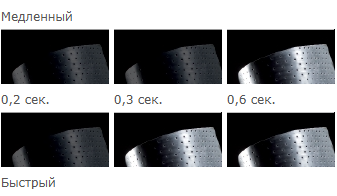

Регулировка задержки осветления (Delay)

Задержка определяет, сколько времени фильтр остаётся тёмным после угасания дуги. Если выставить слишком короткую задержку, глаза могут получить ожог от раскалённого кратера шва. При работе на высоких токах задержку рекомендуется увеличивать.

Предварительная настройка и регулировка

Перед началом работы проверьте настройки маски. Выставите нужную степень затемнения по таблице, отрегулируйте чувствительность и задержку под свои условия. Если вы впервые настраиваете маску, подробную инструкцию вы найдёте в нашей статье «Как собрать и настроить сварочную маску хамелеон». Это поможет избежать ошибок и защитить глаза с первых секунд работы.

Типичные ошибки при выборе светофильтра

Новички часто допускают ошибки, которые могут дорого обойтись. Вот самые распространённые:

1. «Чем темнее, тем лучше». Это миф. Слишком тёмный фильтр ухудшает видимость, сварщик напрягает глаза и быстрее устаёт. Выбирайте DIN по таблице, а не на глаз.
2. Экономия на качестве. Дешёвые светофильтры часто имеют низкий оптический класс, искажают картинку и медленно срабатывают. Для регулярной работы не стоит экономить на защите глаз.
3. Игнорирование регулировок. Если у вас «Хамелеон», но вы не пользуетесь настройками, вы не используете его потенциал. Настройка чувствительности и задержки делает работу комфортнее и безопаснее.
4. Несовместимость с маской. Проверьте, подходит ли светофильтр по размеру и типу крепления к вашей маске. Стандартные размеры — 110×90 мм, 100×75 мм, 133×114 мм.

Вывод

Светофильтр для сварочной маски — это не просто деталь, а главный элемент, который защищает ваше зрение. Для регулярной работы лучше выбирать активные светофильтры «Хамелеон» с регулируемым затемнением, оптическим классом не ниже 1/1/1/2 и скоростью срабатывания до 0,1 мс. Для редких, бытовых задач подойдут и пассивные стёкла, но их придётся менять под каждый вид сварки. Итак, мы подробно ответили на вопрос, как подобрать светофильтр для сварочной маски. Надеемся, это руководство поможет вам принять правильное решение.
